CATACTERÍSITCAS TÉCNICAS
› Tipo de Quemador: Atmosférico
› Presión máxima de alimentación: 2,5 Bar
› Combustibles: Gas Natural o GLP
› Encendido manual
› Construcción robusta

EQUIPAMIENTO
› Válvula manual
› Soportes para su instalación (plegables)

REQUISITOS DE LA INSTALACIÓN
› Alimentación de Gas de 0,5 a 2 Bar

MODELO
QUEMADOR
CUERPO HERLO POTECIA MÁXIMA CONSUMOS MÁXIMOS GAS
Ø Inyector
PRESIONES TRABAJO DIMENSIONES QUEMADOR
Kw Kcal/h NATURAL PROPANO MÍNIMA
mmbar
MÁXIMA
mmbar
A
mm.
C
mm.
L
mm.
D
mm.
S
mm.
H
mm.
G
rosca gas
PESO
Kg.
m³/h Ømm. Kg/h Ømm.
QH-20 06 20 17.200 2,10 1,2 1,56 1,0 100 2.000 45 33 305 85 80 60 20x150 1,1
QH-40 10 40 34.400 4,21 1,5 3,12 1,2 100 2.000 58 40 355 113 100 71 20x150 1,75
QH-80 15 80 68.800 8,42 2,25 6,25 1,75 100 2.000 85 55 500 195 130 90 20x150 3,6
QH-160 20 160 137.600 16,84 3,0 12,50 2,5 100 2.000 110 68 615 260 160 115 20x150 7,3
QH-320 25 320 275.200 33,68 4,25 25,0 3,25 100 2.000 140 82 750 328 200 130 ½"GAS 13,6

* Potencia estudiadas para una presión de gas de 2 Bar. (Para otras presiones concultar). ** Para COMPRAR Quemadores Herlo haga click aquí.

CATACTERÍSITCAS TÉCNICAS
› Tipo de Quemador: Atmosférico
› Presión máxima de alimentación: 2,5 Bar
› Combustibles: Gas Natural o GLP
› Encendido manual
› Construcción robusta

EQUIPAMIENTO
› Válvula manual de seguridad
› Curva
› Soportes para su instalación (plegables)

REQUISITOS DE LA INSTALACIÓN
› Alimentación de Gas de 0,5 a 2 Bar

MODELO
QUEMADOR
CUERPO HERLO POTECIA MÁXIMA CONSUMOS MÁXIMOS GAS
Ø Inyector
PRESIONES TRABAJO DIMENSIONES QUEMADOR
Kw Kcal/h NATURAL PROPANO MÍNIMA
mmbar
MÁXIMA
mmbar
A
mm.
C
mm.
L
mm.
D
mm.
S
mm.
H
mm.
G
rosca gas
PESO
Kg.
m³/h Ømm. Kg/h Ømm.
QHC-16 06 16 13.760 1,68 1,0 1,25 0,8 100 2.000 45 33 340 85 80 13 20x150 1,35
QHC-32 10 32 27.520 3,36 1,2 2,5 1,10 100 2.000 58 40 425 113 100 150 20x150 2,0
QHC-64 15 64 55.040 6,73 2,0 5,0 1,5 100 2.000 85 55 590 195 130 200 20x150 4,5
QHC-130 20 130 111.800 13,68 2,75 10,15 2,25 100 2.000 110 68 730 260 160 250 20x150 8,8
QHC-260 25 260 223.600 27,36 3,5 20,3 3,0 100 2.000 140 82 910 328 200 310 ½"GAS 15,8

* Potencia estudiadas para una presión de gas de 2 Bar. (Para otras presiones concultar). ** Para COMPRAR Quemadores Herlo con Curva haga click aquí.

CATACTERÍSITCAS TÉCNICAS
› Tipo de Quemador: Atmosférico
› Presión máxima de alimentación: 2,5 Bar
› Combustibles: Gas Natural o GLP
› Encendido manual
› Construcción robusta

REQUISITOS DE LA INSTALACIÓN
› Alimentación de Gas de 0,5 a 2 Bar

CERTIFICACIÓN*
› Conforme con la norma UNE-EN 746-2:1997, "Equipos de tratamiento térmico industrial. Parte 2: Requisitos de seguridad para la combustión y los sistemas de manutención de combustibles".
› Declaración CE de conformidad según la Directiva de Seguridad de Máquinas 2006/42/CE, que refunde a las Directivas 98/37/CE y 89/392/CE.
› Manual de Instrucciones Técnicas de Instalación, Uso y Mantenimiento del Quemador.
* Consultar

EQUIPAMIENTO
› Válvula manual
› Sistema seguridad termopar
› Soportes para su instalación

MODELO
QUEMADOR
CUERPO HERLO POTECIA MÁXIMA CONSUMOS MÁXIMOS GAS
Ø Inyector
PRESIONES TRABAJO DIMENSIONES QUEMADOR
Kw Kcal/h NATURAL PROPANO MÍNIMA
mmbar
MÁXIMA
mmbar
A
mm.
C
mm.
L
mm.
S
mm.
H
mm.
G
rosca gas
PESO
Kg.
m³/h Ømm. Kg/h Ømm.
QHS-20 06 20 17.200 2,10 1,2 1,56 1,0 100 2.000 90 80 275 60 124 20x150 3,3
QHS-40 10 40 34.400 4,21 1,5 3,12 1,2 100 2.000 97 88 320 60 135 20x150 4,3
QHS-80 15 80 68.800 8,42 2,25 6,25 1,75 100 2.000 108 96 500 80 130 20x150 7,4
QHS-160 20 160 137.600 16,84 3,0 12,50 2,5 100 2.000 124 110 600 100 160 20x150 12,4
QHS-320 25 320 275.200 33,68 4,25 25,0 3,25 100 2.000 145 127 700 100 180 ½"GAS 20,8

* Potencia estudiadas para una presión de gas de 2 Bar. (Para otras presiones concultar). ** Para COMPRAR Quemadores Herlo con Seguridad haga click aquí.

CATACTERÍSITCAS TÉCNICAS
› Tipo de Quemador: Atmosférico
› Presión máxima de alimentación: 2,5 Bar
› Combustibles: Gas Natural o GLP
› Encendido manual
› Construcción robusta

REQUISITOS DE LA INSTALACIÓN
› Alimentación de Gas de 0,5 a 2 Bar

CERTIFICACIÓN*
› Conforme con la norma UNE-EN 746-2:1997, "Equipos de tratamiento térmico industrial. Parte 2: Requisitos de seguridad para la combustión y los sistemas de manutención de combustibles".
› Declaración CE de conformidad según la Directiva de Seguridad de Máquinas 2006/42/CE, que refunde a las Directivas 98/37/CE y 89/392/CE.
› Manual de Instrucciones Técnicas de Instalación, Uso y Mantenimiento del Quemador.
* Consultar

EQUIPAMIENTO
› Válvula manual de seguridad
› Sistema seguridad termopar
› Curva
› Soportes para su instalación

MODELO
QUEMADOR
CUERPO HERLO POTECIA MÁXIMA CONSUMOS MÁXIMOS GAS
Ø Inyector
PRESIONES TRABAJO DIMENSIONES QUEMADOR
Kw Kcal/h NATURAL PROPANO MÍNIMA
mmbar
MÁXIMA
mmbar
A
mm.
C
mm.
L
mm.
S
mm.
H
mm.
G
rosca gas
PESO
Kg.
m³/h Ømm. Kg/h Ømm.
QHSC-16 06 16 13.760 1,68 1,0 1,25 0,8 100 2.000 90 80 400 60 190 20x150 4,0
QHSC-32 10 32 27.520 3,36 1,2 2,5 1,10 100 2.000 97 88 467 60 210 20x150 4,7
QHSC-64 15 64 55.040 6,73 2,0 5,0 1,5 100 2.000 108 96 600 80 235 20x150 8,5
QHSC-130 20 130 111.800 13,68 2,75 10,15 2,25 100 2.000 124 110 800 100 280 20x150 14,6
QHSC-260 25 260 223.600 27,36 3,5 20,3 3,0 100 2.000 145 127 1.000 100 335 ½"GAS 24,5

* Potencia estudiadas para una presión de gas de 2 Bar. (Para otras presiones concultar). ** Para COMPRAR Quemadores Herlo con Seguridad y Curva haga click aquí.

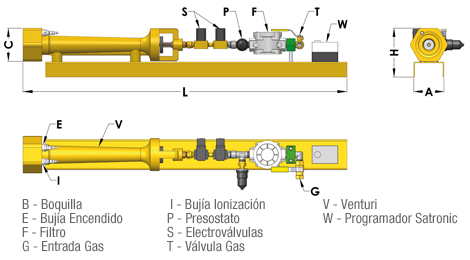

APLICACIONES
Calentamiento de aire en procesos industriales, hornos para el tratamiento de superficies en general, industria siderometalúrgica, textil, papelera, agro-alimentaria, química, etc.

EQUIPAMIENTO
› Válvula manual
› Filtro para gas
› Presostato de gas
› Dos electroválvulas para gas NC
› Programador de encendido con seguridad por ionización de llama
› Transformador de encendido de alta frecuencia
› Bujía de encendido
› Electrodo de ionización
› Soporte para su instalación

CATACTERÍSITCAS TÉCNICAS
› Tipo de Quemador: Atmosférico
› Presión máxima de alimentación: 2,5 Bar
› Combustibles: Gas Natural o GLP
› Encendido automático por alta tensión
› Funcionamiento automático sin quemador piloto
› Control de llama por Ionización
› Construcción robusta

REQUISITOS DE LA INSTALACIÓN
› Alimentación eléctrica 220/380 V I, 50Hz + Tierra
› Alimentación de Gas a rampa de 0,5 a 2 Bar

CERTIFICACIÓN*
› Conforme con la norma UNE-EN 746-2:1997, "Equipos de tratamiento térmico industrial. Parte 2: Requisitos de seguridad para la combustión y los sistemas de manutención de combustibles".
› Declaración CE de conformidad según la Directiva de Seguridad de Máquinas 2006/42/CE, que refunde a las Directivas 98/37/CE y 89/392/CE.
› Manual de Instrucciones Técnicas de Instalación, Uso y Mantenimiento del Quemador.
* Consultar

MODELO
QUEMADOR
CUERPO HERLO POTECIA MÁXIMA CONSUMOS MÁXIMOS GAS
Ø Inyector
PRESIONES TRABAJO DIMENSIONES QUEMADOR
Kw Kcal/h NATURAL PROPANO MÍNIMA
mmbar
MÁXIMA
mmbar
A
mm.
H
mm.
L
mm.
C
mm.
G
rosca gas
PESO
Kg.
m³/h Ømm. Kg/h Ømm.
QASLH-40 10 40 34.400 4,21 1,5 3,12 1,2 100 2.000 100 130 770 87 20x150 10,8
QASLH-80 15 80 68.800 8,42 2,25 6,25 1,75 100 2.000 100 155 980 99 20x150 13,9
QASLH-160 20 160 137.600 16,84 2,75 12,5 2,25 100 2.000 100 170 1.070 113 20x150 18,1

* Potencia estudiadas para una presión de gas de 2 Bar. (Para otras presiones concultar). ** Para COMPRAR Quemadores Herlo con Seguridad haga click aquí.

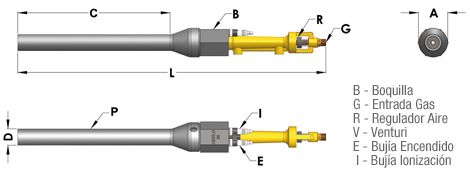

APLICACIONES
Calentamiento de aire en aspiraciones industriales, hornos para el tratamiento de superficies en general, industria siderometalúrgica, textil, papelera, agro-alimentaria, química, etc.

CATACTERÍSITCAS TÉCNICAS
› Tipo de Quemador: Atmosférico
› Presión máxima de alimentación: 2,5 Bar
› Combustibles: Gas natural o GLP
› Funcionamiento automático sin quemador piloto
› Construcción robusta

EQUIPAMIENTO
› Una bujía de encendido
› Un electrodo de ionización
› Soporte para su instalación

EQUIPAMIENTO NECESARIO
Estos quemadores necesitan para su funcionamiento:
› Armario eléctrico

  • Para el control integral del quemador, temperatura y coordinación de todos los dispositivos de seguridad.

› Rampa de Gas

  • Regulación de potencia: Todo/nada, 2 Potencias y Modulante, según necesidades.

REQUISITOS DE LA INSTALACIÓN
› Alimentación eléctrica 220/380 V I, 50Hz + Tierra
› Alimentación de Gas a rampa de 0,5 a 2 Bar
› Sonda temperatura

CERTIFICACIÓN*
Estos quemadores únicamente se certifican en conjunto (quemadores + armario eléctrico + rampa gas).
› Conforme con la norma UNE-EN 746-2:1997, "Equipos de tratamiento térmico industrial. Parte 2: Requisitos de seguridad para la combustión y los sistemas de manutención de combustibles".
› Declaración CE de conformidad según la Directiva de Seguridad de Máquinas 2006/42/CE, que refunde a las Directivas 98/37/CE y 89/392/CE.
› Manual de Instrucciones Técnicas de Instalación, Uso y Mantenimiento del Quemador.
* Consultar

MODELO
QUEMADOR
CUERPO HERLO POTECIA MÁXIMA CONSUMOS MÁXIMOS GAS
Ø Inyector
PRESIONES TRABAJO DIMENSIONES QUEMADOR
Kw Kcal/h NATURAL PROPANO MÍNIMA
mmbar
MÁXIMA
mmbar
A
mm.
C
mm.
L
mm.
S
mm.
H
mm.
G
rosca gas
PESO
Kg.
m³/h Ømm. Kg/h Ømm.
QSMH-20 06 20 17.200 2,10 1,2 1,56 1,0 100 2.000 90 80 268 200 100 20x150 4,0
QSMH-40 10 40 34.400 4,21 1,5 3,12 1,2 100 2.000 97 88 333 250 120 20x150 4,5
QSMH-80 15 80 68.800 8,42 2,25 6,25 1,75 100 2.000 108 96 454 400 135 20x150 7,2
QSMH-160 20 160 137.600 16,84 3,0 12,50 2,5 100 2.000 124 110 581 500 170 20x150 12,0
QSMH-270 20 270 232.200 28,42 4,25 21,09 3,5 100 2.000 124 110 581 500 170 20x150 12,0
QSMH-450 25 450 387.000 47,36 5,0 35,15 4,5 100 2.000 145 127 673 600 182 ½"GAS 19,6

* Potencia estudiadas para una presión de gas de 2 Bar. (Para otras presiones concultar). ** Para COMPRAR Quemadores Super-Matic haga click aquí.

APLICACIONES
Calentamiento de aire en aspiraciones industriales, hornos para el tratamiento de superficies en general, industria siderometalúrgica, textil, papelera, agro-alimentaria, química, etc.

CATACTERÍSITCAS TÉCNICAS
› Tipo de Quemador: Atmosférico
› Presión máxima de alimentación: 2,5 Bar
› Combustibles: Gas natural o GLP
› Funcionamiento automático sin quemador piloto
› Construcción robusta

EQUIPAMIENTO
› Una bujía de encendido
› Un electrodo de ionización
› Soporte para su instalación

EQUIPAMIENTO NECESARIO
Estos quemadores necesitan para su funcionamiento:
› Armario eléctrico

  • Para el control integral del quemador, temperatura y coordinación de todos los dispositivos de seguridad.

› Rampa de Gas

  • Regulación de potencia: Todo/nada, 2 Potencias y Modulante, según necesidades.

REQUISITOS DE LA INSTALACIÓN
› Alimentación eléctrica 220/380 V I, 50Hz + Tierra
› Alimentación de Gas a rampa de 0,5 a 2 Bar
› Sonda temperatura

CERTIFICACIÓN*
Estos quemadores únicamente se certifican en conjunto (quemadores + armario eléctrico + rampa gas).
› Conforme con la norma UNE-EN 746-2:1997, "Equipos de tratamiento térmico industrial. Parte 2: Requisitos de seguridad para la combustión y los sistemas de manutención de combustibles".
› Declaración CE de conformidad según la Directiva de Seguridad de Máquinas 2006/42/CE, que refunde a las Directivas 98/37/CE y 89/392/CE.
› Manual de Instrucciones Técnicas de Instalación, Uso y Mantenimiento del Quemador.
* Consultar

MODELO
QUEMADOR
CUERPO HERLO POTECIA MÁXIMA CONSUMOS MÁXIMOS GAS
Ø Inyector
PRESIONES TRABAJO DIMENSIONES QUEMADOR
Kw Kcal/h NATURAL PROPANO MÍNIMA
mmbar
MÁXIMA
mmbar
A
mm.
L
mm.
H
mm.
G
rosca gas
PESO
Kg.
m³/h Ømm. Kg/h Ømm.
QIMH-20 06 20 17.200 2,10 1,2 1,56 1,0 100 2.000 63 270 55 20x150 1,3
QIMH-40 10 40 34.400 4,21 1,5 3,12 1,2 100 2.000 75 330 66 20x150 2,7

* Potencia estudiadas para una presión de gas de 2 Bar. (Para otras presiones concultar). ** Para COMPRAR Quemadores Inox-Matic haga click aquí.

APLICACIONES
Calentamiento de aire en aspiraciones industriales, hornos para el tratamiento de superficies en general, industria siderometalúrgica, textil, papelera, agro-alimentaria, química, etc.

CATACTERÍSITCAS TÉCNICAS
› Tipo de Quemador: Atmosférico
› Presión máxima de alimentación: 2,5 Bar
› Combustibles: Gas natural o GLP
› Funcionamiento automático sin quemador piloto
› Construcción robusta

EQUIPAMIENTO
› Una bujía de encendido
› Un electrodo de ionización
› Soporte para su instalación

EQUIPAMIENTO NECESARIO
Estos quemadores necesitan para su funcionamiento:
› Armario eléctrico

  • Para el control integral del quemador, temperatura y coordinación de todos los dispositivos de seguridad.

› Rampa de Gas

  • Regulación de potencia: Todo/nada, 2 Potencias y Modulante, según necesidades.

REQUISITOS DE LA INSTALACIÓN
› Alimentación eléctrica 220/380 V I, 50Hz + Tierra
› Alimentación de Gas a rampa de 0,5 a 2 Bar
› Sonda temperatura

CERTIFICACIÓN*
Estos quemadores únicamente se certifican en conjunto (quemadores + armario eléctrico + rampa gas).
› Conforme con la norma UNE-EN 746-2:1997, "Equipos de tratamiento térmico industrial. Parte 2: Requisitos de seguridad para la combustión y los sistemas de manutención de combustibles".
› Declaración CE de conformidad según la Directiva de Seguridad de Máquinas 2006/42/CE, que refunde a las Directivas 98/37/CE y 89/392/CE.
› Manual de Instrucciones Técnicas de Instalación, Uso y Mantenimiento del Quemador.
* Consultar

MODELO
QUEMADOR
CUERPO HERLO POTECIA MÁXIMA CONSUMOS MÁXIMOS GAS
Ø Inyector
PRESIONES TRABAJO DIMENSIONES QUEMADOR
Kw Kcal/h NATURAL PROPANO MÍNIMA
mmbar
MÁXIMA
mmbar
A
mm.
C
mm.
L
mm.
D
mm.
G
rosca gas
PESO
Kg.
m³/h Ømm. Kg/h Ømm.
QPIH-10 06 10 8.600 1,05 0,6 0,78 0,6 100 2.000 63 300 660 33,5 20x150 2,8

* Potencia estudiadas para una presión de gas de 2 Bar. (Para otras presiones concultar). ** Para COMPRAR Quemadores Piloto haga click aquí.

APLICACIONES
Calentamiento de aire en aspiraciones industriales, hornos para el tratamiento de superficies en general, industria siderometalúrgica, textil, papelera, agro-alimentaria, química, etc.

CATACTERÍSITCAS TÉCNICAS
› Tipo de Quemador: Atmosférico
› Combustibles: Gas natural o GLP
› Encendido automático por alta tensión
› Funcionamiento automático sin quemador piloto
› Control de llama por Ionización
› Construcción robusta de acero

EQUIPAMIENTO NECESARIO
Estos quemadores necesitan para su funcionamiento:
› Armario eléctrico

  • Para el control integral del quemador, temperatura y coordinación de todos los dispositivos de seguridad.

› Rampa de Gas

  • Regulación de potencia: Todo/nada, 2 Potencias y Modulante, según necesidades.

REQUISITOS DE LA INSTALACIÓN
› Alimentación eléctrica 220/380 V I, 50Hz + Tierra
› Alimentación de Gas a rampa de 0,5 a 2 Bar
› Sonda temperatura

CERTIFICACIÓN*
Estos quemadores únicamente se certifican en conjunto (quemadores + armario eléctrico + rampa gas).
› Conforme con la norma UNE-EN 746-2:1997, "Equipos de tratamiento térmico industrial. Parte 2: Requisitos de seguridad para la combustión y los sistemas de manutención de combustibles".
› Declaración CE de conformidad según la Directiva de Seguridad de Máquinas 2006/42/CE, que refunde a las Directivas 98/37/CE y 89/392/CE.
› Manual de Instrucciones Técnicas de Instalación, Uso y Mantenimiento del Quemador.
* Consultar

Esquema Quemadores Multillama en Línea
MODELO
QUEMADOR

CUERPO HERLO
POTECIA MÁXIMA CONSUMOS MÁXIMOS GAS
Ø Inyector
PRESIONES TRABAJO DIMENSIONES QUEMADOR
Kw Kcal/h NATURAL PROPANO MÍNIMA
mmbar
MÁXIMA
mmbar
A
mm.
B
mm.
C
mm.
D
mm.
E
mm.
F
mm.
G
rosca gas
PESO
Kg.
m³/h Ømm. Kg/h Ømm.
QMLH-40 2-06 40 34.400 4,21 1,2 3,12 1,0 100 2.000 320 182 88 162 214 85 ½"GAS 6,6
QMLH-80 2-10 80 68.800 8,42 1,5 6,25 1,2 100 2.000 381 189 96 176 228 113 ½"GAS 8,6
QMLH-160 2-15 160 137.600 16,84 2,25 12,50 1,75 100 2.000 506 198 107 194 246 195 ½"GAS 14,8
QMLH-320 2-20 320 387.000 47,36 2,75 35,15 2,25 100 2.000 605 212 123 222 274 260 ½"GAS 24,8
QMLH-900 2-25 900 774.000 94,73 5,0 70,31 4,0 100 2.000 738 229 143 256 308 328 1"GAS 41,6

QMLH-60 3-06 60 51.600 6,31 1,2 4,68 1,0 100 2.000 320 264 88 244 296 85 ½"GAS 9,9
QMLH-120 3-10 120 103.200 12,63 1,5 9,37 1,2 100 2.000 381 278 96 265 317 113 ½"GAS 12,9
QMLH-240 3-15 240 206.400 25,26 2,25 18,75 1,75 100 2.000 506 296 107 292 344 195 ½"GAS 22,2
QMLH-480 3-20 480 412.800 50,52 2,75 37,5 2,25 100 2.000 605 324 123 334 386 260 ½"GAS 37,2
QMLH-1350 3-25 1.350 1.161.000 142,10 5,0 105,46 4,0 100 2.000 738 358 143 385 437 328 1"GAS 62,4

QMLH-80 4-06 80 68.800 8,42 1,5 6,25 1,2 100 2.000 320 346 88 326 378 85 ½"GAS 13,2
QMLH-160 4-10 160 137.600 16,84 2,25 12,50 1,75 100 2.000 381 367 96 354 406 113 ½"GAS 17,2
QMLH-320 4-15 320 387.000 47,36 2,75 35,15 2,25 100 2.000 506 394 107 390 442 195 ½"GAS 29,6
QMLH-640 4-20 640 550.400 67,36 2,75 50,0 2,25 100 2.000 605 436 123 446 498 260 ½"GAS 49,6
QMLH-1800 4-25 1.800 1.548.000 189,47 5,0 140,62 4,0 100 2.000 738 487 143 514 566 328 1"GAS 83,2

QMLH-100 5-06 100 86.000 10,52 1,2 7,81 1,0 100 2.000 320 428 88 408 460 85 ½"GAS 16,5
QMLH-200 5-10 200 172.000 21,05 1,5 15,62 1,2 100 2.000 381 456 96 443 495 113 ½"GAS 21,5
QMLH-400 5-15 400 344.000 42,10 2,25 31,25 1,75 100 2.000 506 492 107 488 540 195 ½"GAS 37,0
QMLH-800 5-20 800 768.000 84,21 2,75 62,5 2,25 100 2.000 605 548 123 558 610 260 1"GAS 62,0
QMLH-2250 5-25 2.250 1.935.000 236,84 5,0 175,78 4,0 100 2.000 738 616 143 643 695 328 1"GAS 104,0

QMLH-120 6-06 120 103.200 12,63 1,2 9,37 1,0 100 2.000 320 510 88 490 542 85 ½"GAS 19,8
QMLH-240 6-10 240 206.400 25,26 1,5 18,75 1,2 100 2.000 381 545 96 532 584 113 ½"GAS 25,8
QMLH-480 6-15 480 412.800 50,52 2,25 37,5 1,75 100 2.000 506 590 107 586 638 195 ½"GAS 44,4
QMLH-960 6-20 960 825.600 101,05 2,75 75,0 2,25 100 2.000 605 660 123 670 722 260 1"GAS 74,4
QMLH-2700 6-25 2.700 2.322.000 284,21 5,0 210,93 4,0 100 2.000 738 745 143 772 824 328 1½"GAS 124,8

* Potencia estudiadas para una presión de gas de 2 Bar. (Para otras presiones concultar). ** Para COMPRAR Quemadores Multillama en Línea haga click aquí.

APLICACIONES
Calentamiento de aire en aspiraciones industriales, hornos para el tratamiento de superficies en general, industria siderometalúrgica, textil, papelera, agro-alimentaria, química, etc.

CATACTERÍSITCAS TÉCNICAS
› Tipo de Quemador: Atmosférico
› Combustibles: Gas natural o GLP
› Encendido automático por alta tensión
› Funcionamiento automático sin quemador piloto
› Control de llama por Ionización
› Construcción robusta de acero

EQUIPAMIENTO NECESARIO
Estos quemadores necesitan para su funcionamiento:
› Armario eléctrico

  • Para el control integral del quemador, temperatura y coordinación de todos los dispositivos de seguridad.

› Rampa de Gas

  • Regulación de potencia: Todo/nada, 2 Potencias y Modulante, según necesidades.

REQUISITOS DE LA INSTALACIÓN
› Alimentación eléctrica 220/380 V I, 50Hz + Tierra
› Alimentación de Gas a rampa de 0,5 a 2 Bar
› Sonda temperatura

CERTIFICACIÓN*
Estos quemadores únicamente se certifican en conjunto (quemadores + armario eléctrico + rampa gas).
› Conforme con la norma UNE-EN 746-2:1997, "Equipos de tratamiento térmico industrial. Parte 2: Requisitos de seguridad para la combustión y los sistemas de manutención de combustibles".
› Declaración CE de conformidad según la Directiva de Seguridad de Máquinas 2006/42/CE, que refunde a las Directivas 98/37/CE y 89/392/CE.
› Manual de Instrucciones Técnicas de Instalación, Uso y Mantenimiento del Quemador.
* Consultar

Esquema Quemadores Multillama Concetrado
MODELO
QUEMADOR
CUERPO HERLO POTECIA MÁXIMA CONSUMOS MÁXIMOS GAS
Ø Inyector
PRESIONES TRABAJO DIMENSIONES QUEMADOR
Kw Kcal/h NATURAL PROPANO MÍNIMA
mmbar
MÁXIMA
mmbar
A
mm.
B
mm.
C
mm.
G
rosca gas
PESO
Kg.
m³/h Ømm. Kg/h Ømm.
QMCH-60 3-06 60 51.600 6,31 1,2 4,68 1,0 100 2.000 159 157 268 ½"GAS 9,9
QMCH-120 3-10 120 103.200 12,63 1,5 9,37 1,2 100 2.000 176 174 333 ½"GAS 12,9
QMCH-240 3-15 240 260.400 25,26 2,25 18,75 1,75 100 2.000 192 190 454 ½"GAS 22,2
QMCH-480 3-20 480 412.800 50,52 2,75 37,5 2,25 100 2.000 220 220 581 ½"GAS 37,2
QMCH-1350 3-25 1.350 1.161.000 142,10 5,0 105,46 4,5 100 2.000 255 255 673 1"GAS 62,4

QMCH-80 4-06 80 68.800 8,42 1,5 6,25 1,2 100 2.000 226 159 268 ½"GAS 13,2
QMCH-160 4-10 160 137.600 16,84 2,25 12,5 1,75 100 2.000 250 176 333 ½"GAS 17,2
QMCH-320 4-15 320 387.000 47,36 2,25 35,15 2,25 100 2.000 237 192 454 ½"GAS 29,6
QMCH-640 4-20 640 550.400 67,36 2,75 50,0 2,25 100 2.000 314 220 581 ½"GAS 49,6
QMCH-1800 4-25 1.800 1.548.000 189,47 5,0 140,62 4,5 100 2.000 364 255 673 ½"GAS 83,2

QMCH-120 6-06 120 103.200 12,63 1,2 9,37 1,0 100 2.000 239 226 268 ½"GAS 19,8
QMCH-240 6-10 240 206.400 25,26 1,5 18,75 1,2 100 2.000 264 250 333 ½"GAS 25,8
QMCH-480 6-15 480 412.800 50,52 2,25 37,5 1,75 100 2.000 288 273 454 ½"GAS 44,4
QMCH-960 6-20 960 825.600 101,05 2,75 75,0 2,25 100 2.000 330 314 581 1"GAS 74,4
QMCH-2700 6-25 2.700 2.322.000 284,21 5,0 210,93 4,5 100 2.000 382 364 673 1½"GAS 124,8

* Potencia estudiadas para una presión de gas de 2 Bar. (Para otras presiones concultar). ** Para COMPRAR Quemadores Multillama en Línea haga click aquí.

APLICACIONES
Calentamiento de aire en aspiraciones industriales, hornos para el tratamiento de superficies en general, industria siderometalúrgica, textil, papelera, agro-alimentaria, química, etc.

FUNCIONAMIENTO
El Quemador genera una llama con movimiento helicoidal impulsando los gases de combustión a través del serpentín con gran velocidad, obteniendo una elevada transferencia de calor y alta uniformidad de temperatura. Finalmente estos gases y el vapor condensado son expulsados por chimenea y desagüe.

CATACTERÍSITCAS TÉCNICAS
› Tipo de Quemador: Presurizado
› Combustibles: Gas natural o GLP
› Encendido automático por alta tensión
› Funcionamiento automático sin quemador piloto
› Regulación de potencia: Todo/nada, 2 Potencias y Modulante, según necesidades
› Control de llama por Ionización
› Rendimiento hasta 100% sobre PCI, en función dela longitud del tubo sumergido y temperatura del baño
› Construcción robusta en acero inoxidable

REQUISITOS DE LA INSTALACIÓN
› Alimentación eléctrica 220/380 V I, 50Hz + Tierra
› Alimentación de Gas a rampa de 0,5 a 2 Bar
› Sonda temperatura PT-100 en el baño
› Seguridad de nivel de líquid
› El hogar y el serpentín deben permanecer completamente sumergidos

EQUIPAMIENTO ESTÁNDAR
Los quemadores están equipados con, ventilador, rampa de gas y armario eléctrico para el control integral del quemador, coordinando todos estos elementos de control y seguridad:

  • › Puesta en marcha del quemador y enclavamientos de seguridad
  • › Control de temperatura del baño con posibilidad de bloqueo de teclado
  • › Caudal de aire regulable
  • › Ventilador

CERTIFICACIÓN*
Estos quemadores únicamente se certifican en conjunto (quemadores + armario eléctrico + rampa gas).
› Conforme con la norma UNE-EN 746-2:1997, "Equipos de tratamiento térmico industrial. Parte 2: Requisitos de seguridad para la combustión y los sistemas de manutención de combustibles".
› Declaración CE de conformidad según la Directiva de Seguridad de Máquinas 2006/42/CE, que refunde a las Directivas 98/37/CE y 89/392/CE.
› Manual de Instrucciones Técnicas de Instalación, Uso y Mantenimiento del Quemador.

Quemadores Sumergidos. Esquema de Dimenasiones y Ejemplo de Instalación.
MODELO
QUEMADOR
POTECIA MÁXIMA CONSUMOS MÁXIMOS GAS
Ø Inyector
DIMENSIONES (mm)
Kw Kcal/h MOTOR
ELÉCTRICO
Kw.
GAS QUEMADOR SERPENTIN CHIMENEA
NATURAL
m³/h
PROPANO
Kg/h
A
mm.
B
mm.
C
mm.
D
Ø
E
mm.
G
rosca
L
mm.
F
Ø
Long.(²)
mm.

Ø
QSH-15 15 12.900 0,18 1,58 1,17 229 600 50 3" 240 20x150 550 1½" 2-4 DN 80 - (3")
QSH-30 30 25.800 0,18 3,17 2,34 229 600 50 3½" 240 20x150 650 2" 4-8 DN 90 - (3½")
QSH-60 60 51.600 0,18 6,34 4,68 300 640 50 4" 280 20x150 900 2½" 6-11 DN 100 - (4")
QSH-120 120 103.200 0,37 12,68 9,36 369 700 50 5" 313 20x150 1.000 3" 11-22 DN 150 - (6")
QSH-240 240 206.400 0,37 25,37 18,72 369 700 50 6" 313 20x150 1.300 4" 14-28 DN 150 - (6")
QSH-480 480 412.800 1,1 50,74 37,44 390 770 50 8" 360 ½"GAS 1.300 6" 18-36 DN 200 - (8")
QSH-960 960 825.600 1,5 101,48 74,88 450 1.100 50 10" 410 1"GAS 1.500 8" 26-52 DN 250 - (10")

APLICACIONES
Calentamiento de hornos industriales para la industria siderometalúrgica, textil, papelera, agro-alimentaria, química, etc.

FUNCIONAMIENTO
El Quemador genera una llama con movimiento helicoidal impulsando los gases de combustión a través del hogar a gran velocidad, con total transferencia de calor y uniformidad de temperatura. Finalmente estos gases son expulsados por chimenea según cada proceso.

CATACTERÍSITCAS TÉCNICAS
› Tipo de Quemador: Presurizado
› Combustibles: Gas natural o GLP
› Encendido automático por alta tensión
› Funcionamiento automático sin necesidad de quemador piloto
› Regulación de potencia: Todo/nada, 2 Potencias y Modulante, según necesidades
› Control de temperatura con posibilidad de bloqueo de teclado
› Control de llama por Ionización, no permitiendo la salida de gas sin quemar más de 1 segundo
› Caudal de aire regulable
› Construcción robusta en acero inoxidable

REQUISITOS DE LA INSTALACIÓN
› Alimentación eléctrica 220/380 V I, 50Hz
› Alimentación de Gas a rampa de 0,5 a 2 Bar
› Sonda temperatura en el horno

EQUIPAMIENTO ESTÁNDAR
Los quemadores están equipados con todos los elementos de control y seguridad necesarios para su correcta instalación y óptimo funcionamiento: ventilador, quemador, rampa de gas y armario eléctrico para el control integral del quemador, coordinando todos los elementos de seguridad, así como prebarrido, puesta en marcha y parada automática.

CERTIFICACIÓN*
Estos quemadores únicamente se certifican en conjunto (quemadores + armario eléctrico + rampa gas).
› Conforme con la norma UNE-EN 746-2:1997, "Equipos de tratamiento térmico industrial. Parte 2: Requisitos de seguridad para la combustión y los sistemas de manutención de combustibles".
› Declaración CE de conformidad según la Directiva de Seguridad de Máquinas 2006/42/CE, que refunde a las Directivas 98/37/CE y 89/392/CE.
› Manual de Instrucciones Técnicas de Instalación, Uso y Mantenimiento del Quemador.

Quemadores Presurizados. Esquema de Dimenasiones y Vista de Quemador.
MODELO
QUEMADOR
POTECIA MÁXIMA CONSUMOS MÁXIMOS GAS
Ø Inyector
DIMENSIONES (mm)
Kw Kcal/h MOTOR
ELÉCTRICO
Kw.
GAS QUEMADOR
NATURAL
m³/h
PROPANO
Kg/h
A
mm.
B
mm.
C
mm.
D
Ø
E
mm.
G
rosca
L
mm.
QPH-15 15 12.900 0,18 1,58 1,17 229 600 50 3" 240 20x150 156
QPH-30 30 25.800 0,18 3,17 2,34 229 600 50 3½" 240 20x150 220
QPH-60 60 51.600 0,18 6,34 4,68 300 640 50 4" 280 20x150 220
QPH-120 120 103.200 0,37 12,68 9,36 369 700 50 5" 313 20x150 321
QPH-240 240 206.400 0,37 25,37 18,72 369 700 50 6" 313 20x150 330
QPH-480 480 412.800 1,1 50,74 37,44 390 770 50 8" 360 ½"GAS 435
QPH-960 960 825.600 1,5 101,48 74,88 450 1.100 50 10" 410 1"GAS 435

1:   Válvula manual de corte.
2:   Filtro de gas.
3a: Manómetro de 0-4 bar.
3b: Maómetro de 0-2,5 bar.
      Dispositivo de control de alta presión de gas.
4b: Dispositivo de control de alta presión de gas.
      (Opcional).

5a: 1ª válvula de corte de seguridad nc, en161.
      (Eléctrica).
5b: 1ª válvula de corte de seguridad nc, en161.
      (Neumática).
6a: 2ª válvula de corte de seguridad nc, en161.
      (Eléctrica).
6b: 2ª válvula de corte de seguridad nc, en161.
      (Neumática).

7:   Válvula bypass Herlo.
8a: Regulador de presión de gas regulable.
8b: Regulador de presión de gas pilotado.
9:   Sistema de control de estanqueidad (› 1.200 Kw).
M1: Punto de medida de la presión de alimentación de gas.
M2: Punto de medida de la presión de gas a quemador.

Esquemas Rampas de Gas 1 potencia, 2 potencias y Modulantes

* Potencia estudiadas para una presión de gas de 2 Bar, alimentación de 0,5 a 2 Bar. (Para otras presiones concultar).
** Para COMPRAR Rampas de Gas haga click aquí.

UNA POTENCIA Armario 1 Potencia
Equipado con:

  • › Disyuntor diferencial.
  • › Programador de encendido con seguridad por ionización de llama.
  • › Transformador de encendido.
  • › Transformador de maniobra.
  • › Entrada para fallo por presión gas.
  • › Pilotos, pulsadores de señalización, etiquetas y cableado.
  • › Seccionador bipolar y seta de emergencia.
  • › Armario metálico estanco para fijación mural con placa de montaje incluida. Color RAL 7035. Grado de protección IP65.

DOS POTENCIAS Armario 2 Potencias
Equipado con:

  • › Disyuntor diferencial.
  • › Programador de encendido con seguridad por ionización de llama.
  • › Transformador de encendido.
  • › Transformador de maniobra.
  • › Entrada para fallo por presión gas.
  • › Pilotos, pulsadores de señalización, etiquetas y cableado.
  • › Seccionador bipolar y seta de emergencia.
  • › Armario metálico estanco para fijación mural con placa de montaje incluida. Color RAL 7035. Grado de protección IP65.
  • Regulador de temperatura con preselección e indicación digital, control PID y dos alarmas seleccionables según necesidades.

MODULANTE Armario Modulante
Equipado con:

  • › Disyuntor diferencial.
  • › Programador de encendido con seguridad por ionización de llama.
  • › Transformador de encendido.
  • › Transformador de maniobra.
  • › Entrada para fallo por presión gas.
  • › Pilotos, pulsadores de señalización, etiquetas y cableado.
  • › Seccionador bipolar y seta de emergencia.
  • › Armario metálico estanco para fijación mural con placa de montaje incluida. Color RAL 7035. Grado de protección IP65.
  • Regulador de temperatura con preselección e indicación digital, control PID y dos alarmas seleccionables según necesidades.
  • › Transductor de presión.

ESCALONADO Y MODULANTEConsultar Armario Escalonado Modulante
Equipado con:

  • › Disyuntor diferencial.
  • › Transformador de encendido.
  • › Transformador de maniobra.
  • › Entrada para fallo por presión gas.
  • › Pilotos, pulsadores de señalización, etiquetas y cableado.
  • › Seccionador bipolar y seta de emergencia.
  • › Armario metálico estanco para fijación mural con placa de montaje incluida. Color RAL 7035. Grado de protección IP65.
  • › Sistema seguridad por ionización d llama Redundante.
  • PLC PROGRAMADO para el control PID de la temperatura y de los sistemas de seguridad, memorización de fallos, detección de anomalías, chequeo de alarmas y selección automática del rango de potencia.
  • Pantalla táctil para la Visualización Digital de: temperaturas, rango de potencia, estado de funcionamiento, alarmas e históricos de datos, etc…
  • › Transductor de presión.

** Para COMPRAR Armarios Eléctricos de Seguradad y Control para Quemadores Herlo haga click aquí.

› BOQUILLAS
› TOBERAS
› VENTURIS
› CURVAS
› PORTA INYECTORES

› INYECTORES
› REGULADORES DE AIRE
› MUELLES
› VÁLVULAS DE SEGURIDAD
› TERMOPAR

› APARATOS DE SEGURIDAD
› PRESOSTATOS
› VENTURI PRESURIZADO

APLICACIONES
Para alimentar con aire/gas a quemadores especiales con múltiples boquillas.

FUNCIONAMIENTO
El Venturi genera una mezcla estequiométrica aire/gas presurizada, con movimiento helicoidal impulsando la mezcla con gran velocidad hasta el quemador.

CARACTERÍSTICAS TÉCNICAS
› Tipo de Quemador: Presurizado
› Combustibles: Gas natural o GLP
› Encendido automático por alta tensión
› Funcionamiento automático sin quemador piloto
› Control de llama por Ionización
› Caudal de aire regulable
› Construcción robusta en acero inoxidable

REQUISITOS DE LA INSTALACIÓN
› Alimentación eléctrica 220/380 V I, 50Hz + Tierra
› Alimentación de Gas a rampa de 1 a 2 Bar

EQUIPAMIENTO NECESARIO
Estos venturis necesitan para su funcionamiento:

  • › Colector con boquillas.
  • › Armario eléctrico
    • Para el control integral del quemador, temperatura y coordinación de todos los dispositivos de seguridad. (Ver armarios eléctricos).
  • › Rampa de Gas
    • Regulación de potencia: Todo/nada, 2 Potencias, Modulante y Escalonado Modulante, según necesidades.

CERTIFICACIÓN*
Estos venturis únicamente se certifican en conjunto (venturi presurizado + boquillas + armario eléctrico + rampa gas):
› Conforme con la norma UNE-EN 746-2:1997, "Equipos de tratamiento térmico industrial. Parte 2: Requisitos comunes de seguridad para equipos de tratamiento térmico industrial".
› Declaración CE de conformidad según la Directiva de Seguridad de Máquinas 2006/42/CE, que refunde a las Directivas 98/37/CE y 89/392/CE.
› Manual de Instrucciones Técnicas de Instalación, Uso y Mantenimiento del Quemador.
* Consultar

** Para COMPRAR Componentes para Quemadores haga click aquí.

Servicios:

Ingeniería y Proyectos

Ingeniería
y Proyectos

Asesoramiento técnico

Asesoramiento
técnico

Puesta en marcha

Puesta
en marcha

Mantenimiento y Reparación

Mantenimiento
y Reparación

Asistencia técnica. Servicio 48 h.

Asistencia técnica
Servicio 48 h.

Garantia 1 año ampliable a 10

Garantia 1 año
ampliable a 10
